    Hochlast

    DAS NACHHALTIGE ROHRSYSTEM


    Unsere Steinzeugrohre und Fromstücke erfüllen aufgrund ihrer herausragenden Eigenschaften, wie extreme Langlebigkeit, absolute Beständigkeit gegenüber physikalischen und chemischen Belastungen sowie dauerhafte Dichtheit, höchste Anforderungen an eine wirtschaftliche, sichere und nachhaltige Abwasserentsorgung.

    Steinzeugprodukte sind zu 100 % recycelbar und kehren als Rohstoff Schamotte in den Produktionsprozess zurück. Da im Herstellungsprozess keine weiteren Chemikalien oder Zusätze erforderlich sind, kann der ökologische Fußabdruck extrem niedrig gehalten werden.

    Quick Links

    KERA.PRO Produktübersicht

    Hochlast

    Rohre

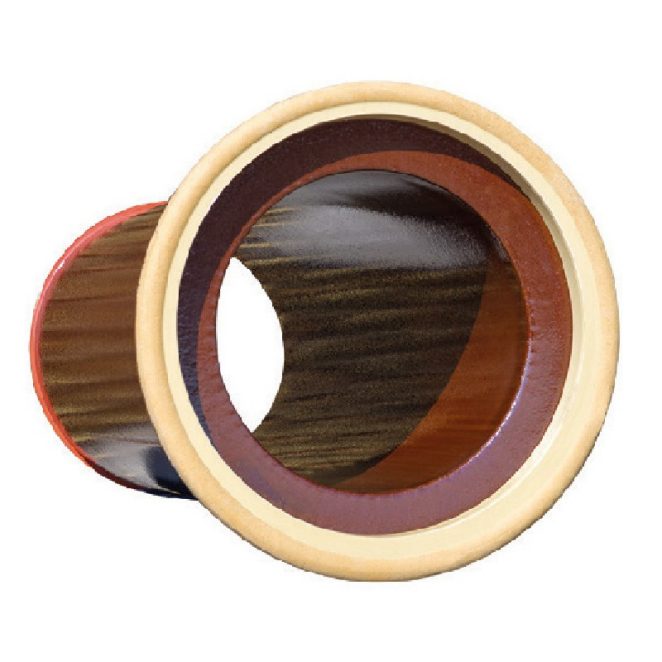

    KERA.BASE Rohr mit Steckmuffe K

    Rohr (Steckmuffe K)

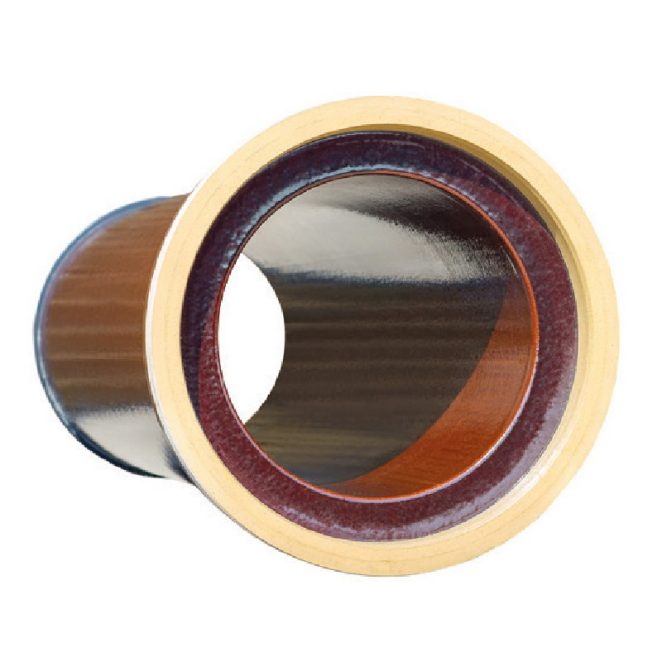

    KERA.BASE Rohr mit Steckmuffe S

    Rohr (Steckmuffe S)

    Bögen

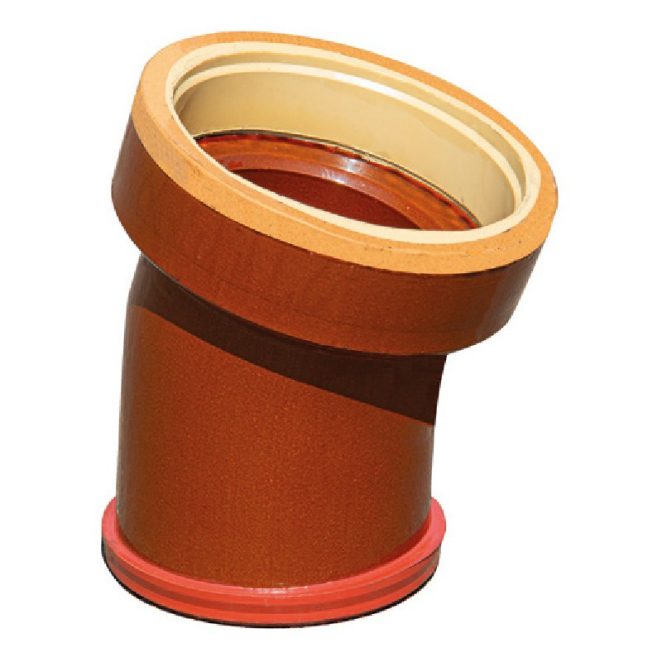

    KERA.BASE Bogen (15°)

    Bogen 15°

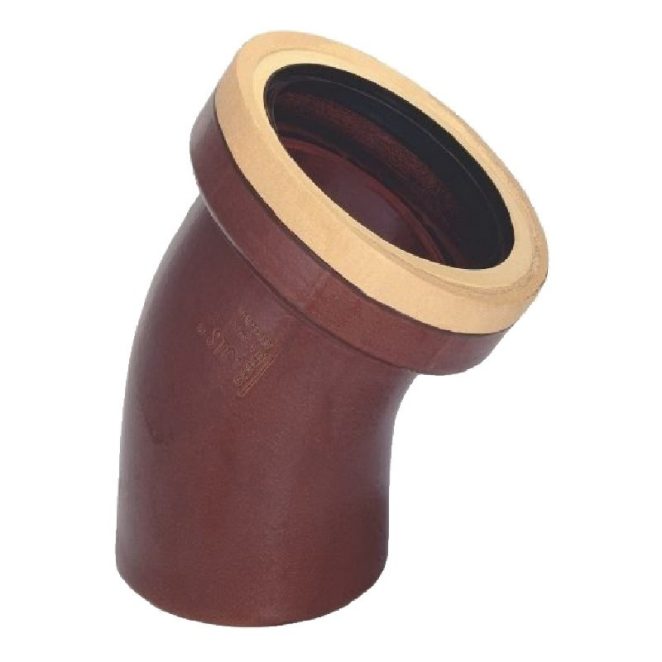

    KERA.BASE Bogen (30°)

    Bogen 30°

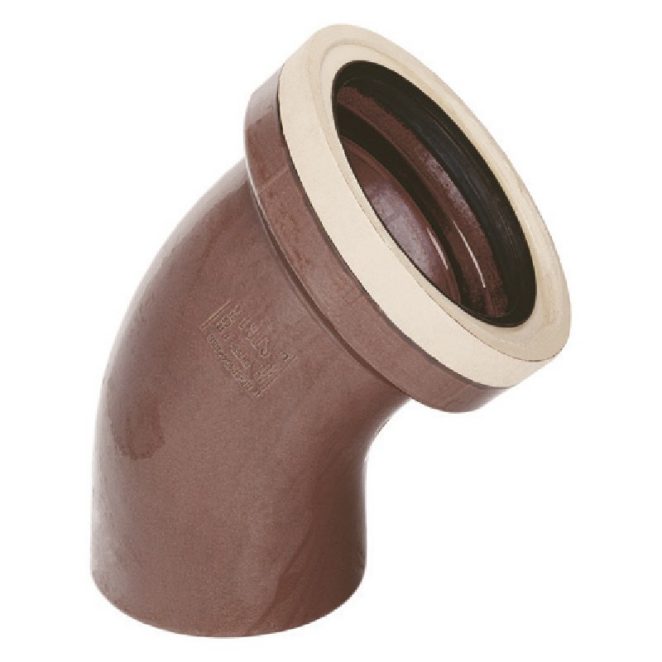

    KERA.BASE Bogen (45°)

    Bogen 45°

    Abzweige

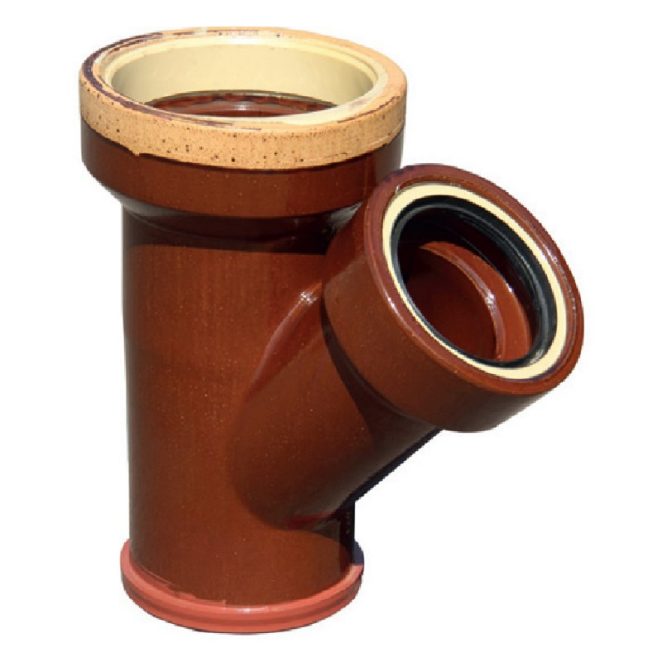

    KERA.BASE Abzweig (45°)

    Abzweig 45°

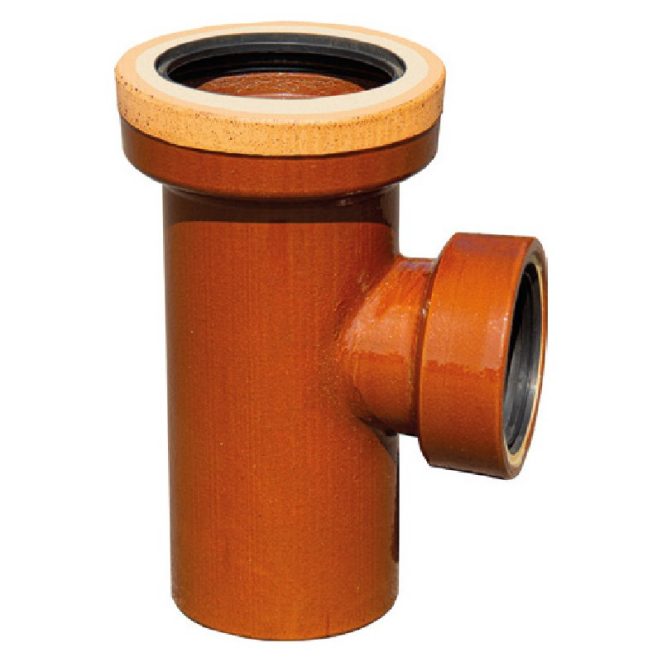

    KERA.BASE - Abzweig (90°)

    Abzweig 90°

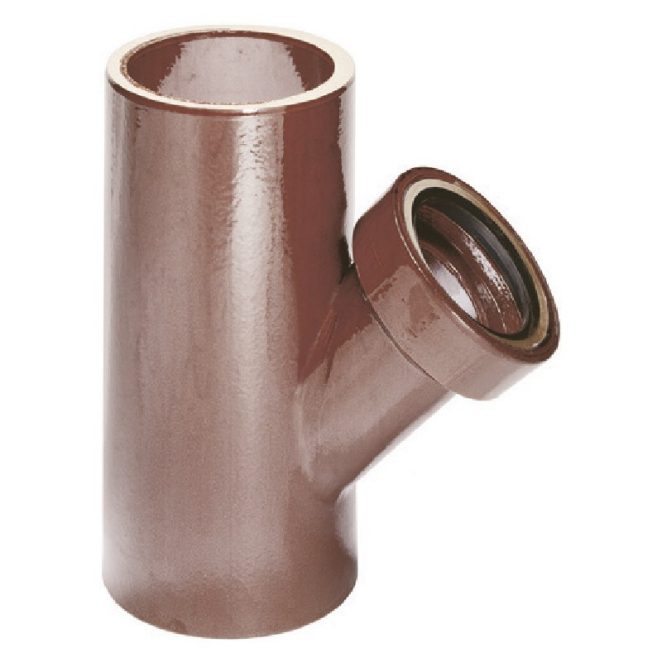

    KERA.BASE - Reparatur-Abzweig (45°)

    Reparatur-abzweig 45°

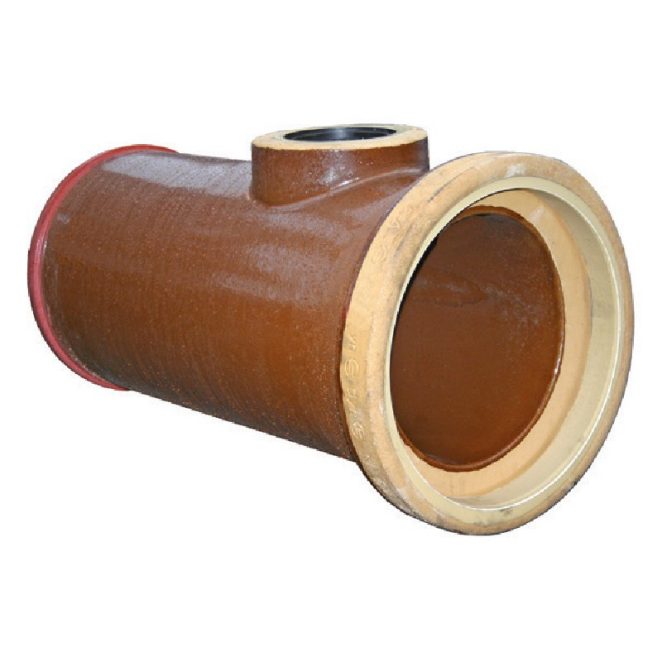

    KERA.BASE | Kompakt-Abzweig (90°)

    Kompakt-abzweig 90°

    Gelenkstücke

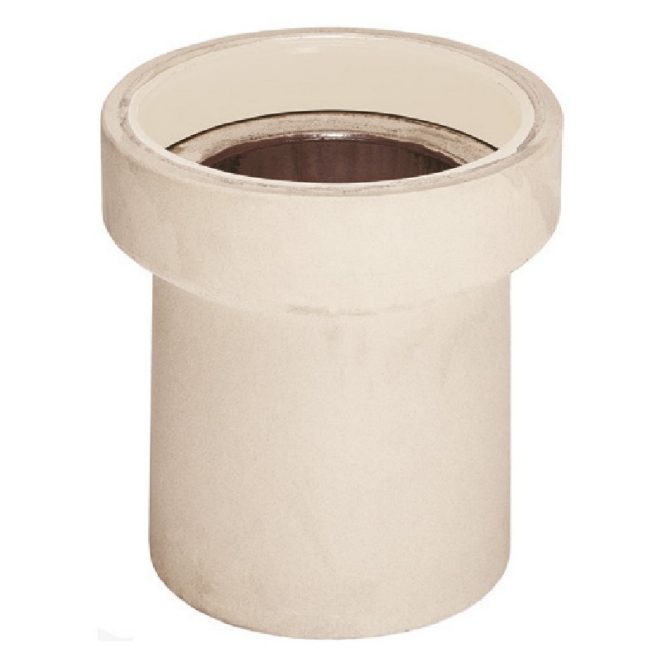

    KERA.BASE | Gelenkstück (Einbau)

    Gelenkstück Einbau

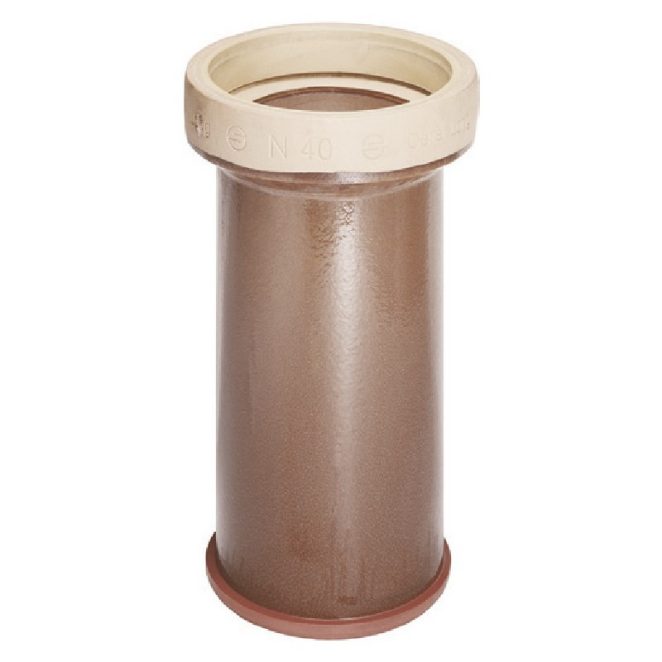

    KERA.BASE | Gelenkstück (Zulauf)

    Gelenkstück Zulauf

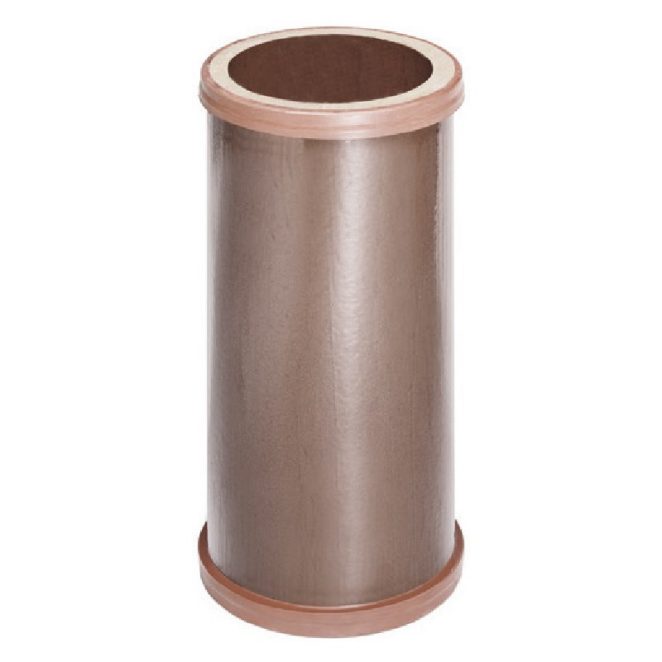

    KERA.BASE | Gelenkstück (Ablauf)

    Gelenkstück Ablauf

    Verschlussteller

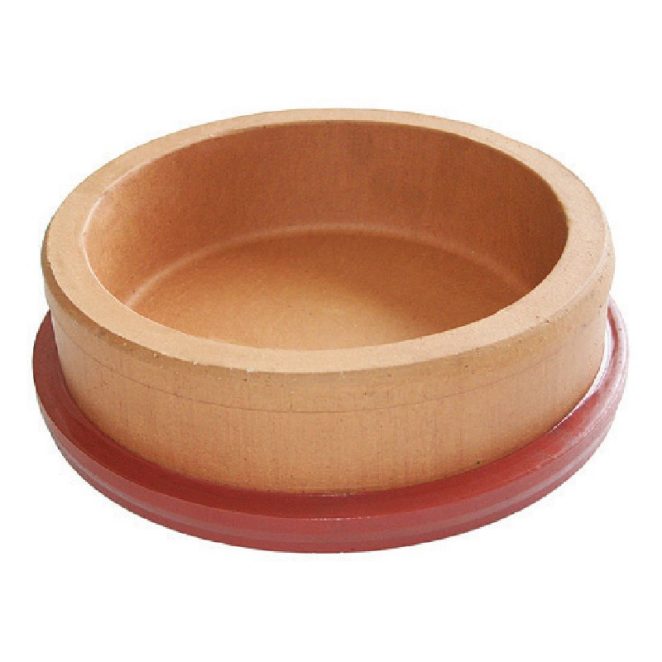

    KERA.BASE | Verschlussteller

    Verschlussteller

    Weitere Produktinformationen

    Steckmuffen / Verbindungssysteme

    Steckmuffe L | Verbindungssystem F

    Steckmuffe L |
    Verbindungssystem F

    In den Nennweiten DN 100 - DN 200

    Die Steckmuffe L besteht aus einem Profilring zur  Zentrierung des Spitzendes, das Dichtungsmaterial ist aus EPDM.

    Steckmuffe K | Verbindungssystem C

    Steckmuffe K |
    Verbindungssystem C

    In den Nennweiten DN 200 - DN 800

    Die Steckmuffe K besteht aus einem Ausgleichselement in der Muffe (Polyurethan, hart) und einem Dichtelement am Spitzende (Polyurethan, weich).

    Steckmuffe S | Verbindungssystem C

    Steckmuffe S |
    Verbindungssystem C

    In den Nennweiten DN 200 - DN 600

    Die Steckmuffe S besteht aus einer Keramik-Kautschuk Dichtung. Nach dem Brand werden Muffe und Spitzende mit hoher Präzision auf das erforderliche Maß abgeschliffen. Auf das Spitzende wird ein EPDM-Dichtring werkseitig vormontiert.

    Normen, Zulassungen, Gütezeichen

    Alle Maße - insbesondere bei der Verbindung mit Fremdprodukten - sind zu überprüfen und richten sich nach den Angaben der EN 295 und des Zertifizierungsprogrammes ZP WN 295.
    (Technische Änderungen vorbehalten)

    DIN EN 295-1:2013-05

    Steinzeugrohrsysteme für Abwasserleitungen und -kanäle

    Ergänzende Anforderungen bestehen durch das Zertifizierungsprogramm ZP WN 295.

    Unser Qualitätsversprechen

    Einsatzgebiete

    Die Steinzeug-Kanalrohre leiten Schmutz- und Mischwasser ab. Dabei lassen sie sich in den verschiedensten Bereichen einsetzen:

    IN NORMAL UND HOCH BELASTETEN VERKEHRSZONEN

    vorzugsweise SLW 60

    • Straßenbau
    • Parkplatzbau
    • Erschließungsgebiete
    • Bergsenkungsgebiete
    • Moorböden
    • Steilstreckenentwässerung

    ALS ABWASSERKANAL IM PRIVATEN UND IM ÖFFENTLICHEN BEREICH

    • Tankstellen (öl-/benzin-/fettbeständige Dichtung verwenden)
    • Großküchen (in Kombination mit öl- / benzinbeständigen Dichtungen)
    • Wasserschutzgebiete Zone II und III

    HAUSANSCHLUSS-LEITUNG IM PRIVATEN UND IM ÖFFENTLICHEN BEREICH

    IM TECHNISCHEN ANLAGENBAU DER INDUSTRIE

    Funktion der Dichtungen

    Dichtungen sind für die korrekte Funktion der Abwasserleitung meist unabdingbar und sitzen immer an den kritischsten Stellen technischer Systeme – an den Rohrverbindungen. Nachfolgend werden wesentliche Funktionseigenschaften der Dichtung von Steinzeugrohrsystemen beschrieben.

    Abwinkelbarkeit

    Setzungen im Auflagerbereich, hervorgerufen etwa durch Bergsenkungen, Grundwasserströmungen oder Bauwerke, sollten konstruktiv berücksichtigt werden. Abwinklungen können in den Steinzeugmuffenverbindungen sicher erfolgen. Die Dichtheit der Verbindung bei einer Abwinklung der Rohre stellt daher einen wichtigen Sicherheitsaspekt dar. Die Mindestanforderungen sind nennweitenabhängig in der EN 295 bzw. ZP WN 295 festgelegt.

    Sohlengleichheit

    Die Sohlengleichheit beschreibt den Übergang von einem Rohr zu einem anderen Rohr in der Verbindung und dort im Bereich der Sohle. Damit die Hydraulik der eingebauten Rohrleitung optimal gegeben ist, sind Nennweitenbezogen Grenzmaße in der EN 295 festgelegt. Für die unterschiedlichen Verbindungssysteme sind zur Herstellung der Sohlengleichheit beim Einbau die Anweisungen in den Einbauvorschriften der Hersteller zu beachten.

    Scherlastbeständigkeit

    Eine Rohrverbindung muss bei der Prüfung nach EN 295-3:2012, Abschnitt 21.3, einer Kurzzeit- und einer Langzeitscherlast widerstehen. Auf ein Rohr ist eine äußere Last so aufzubringen, dass auf die Verbindung eine Mindestscherlast von 25 N/mm Nennweite einwirkt. Die Verbindung muss den in der EN 295-1:2013, Abschnitt 6.2.1, festgelegten Prüfdrücken von 5 kPa (0,05 bar) und 50 kPa (0,5 bar) für 15 Minuten ohne sichtbare Undichtigkeit standhalten. Müssen Rohre und Verbindungen im Dauerbetrieb unter niedrigem Überdruck beständig sein, ist der Prüfdruck anzugeben. Ein Bauteil darf jeweils nur in einer Verbindung geprüft werden. Verbindungen, die diese Prüfung bestehen, werden auch als wurzelfest angesehen.

    Muffenspalt

    Entsprechend den Regelwerken ist ein Muffenspalt von mindestens 5 mm einzuhalten. Hierdurch wird sichergestellt, dass Abwinklungen möglich sind. Die Beurteilung eines Muffenspaltes an eingebauten Steinzeugmuffenrohren ist abhängig von der Konstruktion der Muffe. Die Maße sind in der ZP WN 295 festgelegt.

    Wurzelfestigkeit

    Steinzeugrohre und -formstücke sind wurzelfest; die Wurzelfestigkeit wird mit der Prüfung der Scherlastbeständigkeit festgestellt. Die entsprechenden Anforderungen sind in der EN 295-3 geregelt.

    Anwendungsempfehlungen

    Bergsenkungsgebiete

    Geeignet für die Anwendung in Bergsenkungsgebieten durch Formstabilität und Aufnahme von Scherbeanspruchung durch die Steinzeugmuffe

    Bettungsmaterial bei gebrochenen Baustoffen

    In den Herstellerangaben zum Einbau von Rohrleitungen ist die Korngröße für gebrochene Baustoffe in der Leitungszone festgelegt und entsprechen den Hinweisen aus der DWA A 139.

    Brechsand-Splitt-Gemische mit Größtkorn:
    11 mm < DN 900
    20 mm ≥ DN 1000.

    Die Körnung soll abgestuft sein.

    Einbau bei Frost

    Die Beständigkeit und die Funktion der Dichtungen bei Temperaturen unter dem Gefrierpunkt ist gegeben und wird entsprechend der EN 295 geprüft. Entsprechend dieser Norm müssen Rohrverbindungen zyklischen Temperaturwechseln zwischen -10°C und +70°C ohne sichtbare Beeinträchtigungen widerstehen.

    Für den Einbau bei Frost gilt:
    Bei der Verlegung von Temperaturen unter 0°C ist darauf zu achten, dass ausreichend Gleitmittel verwendet wird, um die erhöhten Einschubkräfte zu verringern.

    Flachliegende Kanäle/ geringe Überdeckung

    Steinzeugrohre können ab einer Einbautiefe von 0,5 m je nach Abhängigkeit von Boden und Rohrdimension bei Straßenverkehrslasten eingesetzt werden

    Trinkwasserschutzzone

    Steinzeugrohr und Formstücke sind für den Einsatz in Wassergewinnungsgebieten Zone II und III geeignet.

    Steinzeug Produktmerkmale

    Zusammensetzung

    Materialzusammensetzung KERA Steinzeugrohre

    Produkt Vorteile

    Lange Nutzungsdauer

    Die Nutzungsdauer liegt bei Steinzeugrohren bei 100 Jahren und mehr. Hierdurch wird die ständige finanzielle Belastung durch aufwändige Sanierungen und Neubauten auf ein Minimum reduziert.

    Hohe Verschleiß-
    und Korrisions-
    festigkeit

    Steinzeugrohre sind aufgrund ihrer technischen, chemischen und physikalischen Eigenschaften absolut widerstandsfähig gegenüber chemischen Einflüssen und mechanischen Beanspruchungen.

    Passend für extreme Bedingungen

    Die starren Rohrkörper und die flexiblen Verbindungssysteme gewährleisten, dass die Rohrleitung auch unter den extremsten Bedingungen dicht bleibt und einer Hochdruckreinigung stand hält.

    Besonders geeignet​ im Bereich der deutschen Bundesbahn​

    Unsere Rohre sind bei der Bahn zugelassen, denn sie halten der Belastung von über 100 Mio. Achsenüberfahrten mit einem ICE stand.

    Umweltgerecht

    Steinzeugrohre sind zu 100% recycelbar und könnten nach Ihrer Nutzungsdauer wieder in den Produktkreislauf eingespeist werden. Sie kehren als Rohrstoff Schamotte in den Produktionsprozess zurück.

    Minimaler Wartungsaufwand

    Ein minimaler Wartungs- und Instandhaltungsaufwand wird durch die hohe Nutzungsdauer sowie die höchste Festigkeit und extreme Verschleißfestigkeit der Steinzeugprodukte erreicht.

    Ausgezeichnete Wirtschaftlichkeit

    Darüber hinaus sind sie durch ihre hohe Nutzungsdauer bei geringem Wartungs- und Instandhaltungsaufwand eine langfristig wirtschaftliche Alternative und kostengünstige Sicherung ​des Anlagevermögens.

    Material Eigenschaften



    Abriebfestigkeit am ≤ 0,25 mm
    Biegefestigkeit 18 N/mm²
    Biologische Beständigkeit gegeben
    Brandverhalten nicht brennbar
    Chemische Beständigkeit pH 0 bis 14
    Dichtheit 2,4 bar
    Druckfestigkeit min. 100 N/mm²
    Elastizitätsmodul ~ 50.000 N/mm²
    Frostbeständigkeit gegeben
    Härte (nach Mohs) ~ 7
    Korrosionsbeständigkeit 0,05 l/m
    Nutzungsdauer 100 Jahren und mehr
    Ozonbeständigkeit gegeben
    Querkontraktionszahl 0,25
    Scheiteldruckfestigkeit je nach Nennweite 32 bis 120 kN/m
    Schwellfestigkeit gegeben
    Wärmeausdehnungskoeffizient K -1 ~ 5 x 10–6
    Wärmeleitfähigkeit ~1,2 W/m x K
    Wandrauheit k 0,02 mm
    Wichte 22 kN/m³
    Widerstand gegen Hochdruckspülen 280 bar
    Zugfestigkeit 10 bis 20 N/mm²
