KERA.PRO | Abzweige

    Hochlast

    Für die Anschlüsse der Haus- und Straßenentwässerung an die städtische Kanalisation müssen Abzweige eingebaut werden. In den kleinen Nennweiten sind sie auch in der Grundstücksentwässerung erforderlich, um Leitungen zusammenzuführen. Unsere Steinzeug-Abzweige sind in den Nennweiten DN 125 bis DN 300 für Normallast und Hochlast verfügbar.

    Quick Links

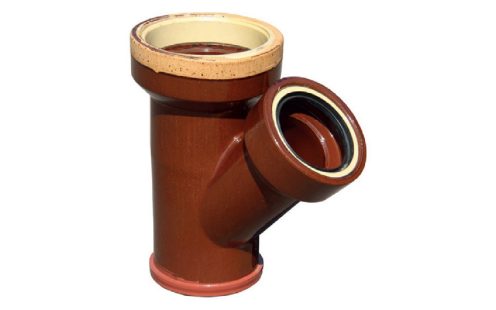

    KERA.BASE Abzweig (45°)

    KERA.PRO |
    Abzweig (45°)

    In den Nennweiten DN 200 - DN 300

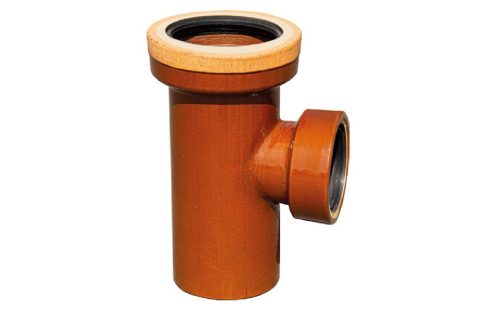

    KERA.BASE Abzweig (90°)

    KERA.PRO |
    Abzweig (90°)

    In den Nennweiten DN 200 - DN 300

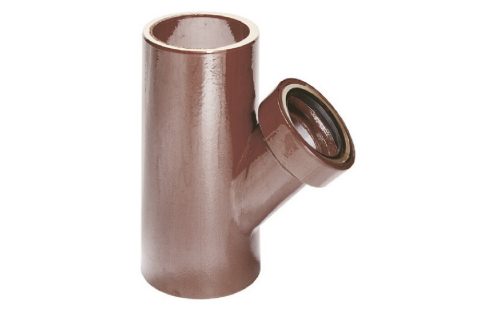

    KERA.BASE Reparatur-Abzweig (45°)

    KERA.PRO |
    Reparatur-Abzweig (45°)

    In den Nennweiten DN 200 - DN 250

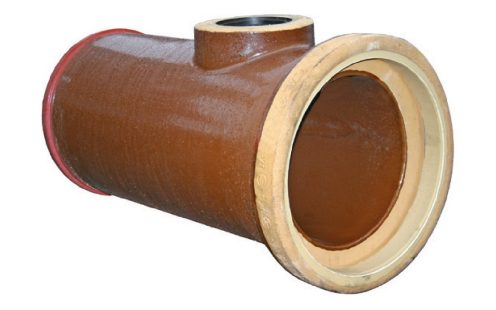

    KERA.BASE | Kompakt-Abzweig (90°)

    KERA.PRO |
    Kompakt-Abzweig (90°)

    In den Nennweiten DN 400 - DN 800

    Technische Daten

    KERA.PRO | Abzweig (45°)

    KERA.BASE Abzweig (45°)
    KERA.PRO | Abzweig (45°)
    Steckmuffe K | Verbindungssystem C
    Steckmuffe K | Verbindungssystem C
    Steckmuffe L | Verbindungssystem F
    Steckmuffe L | Verbindungssystem F



    NW*

    		 SP* SN* SM* VS* M* B* G* TFK*
    DN1
    		 Winkel (°) DN2 DN1 DN2 DN1 DN2 e Min. (mm) a Max.
    (mm)    		 l1
    (cm)    		 Kg / Stk. DN1 DN2
    200 45° ± 5° 150 K L C F 85 305 50 36 240 34
    200 45° ± 5° 200 K L C F 85 350 60 42 240 200
    200 45° ± 5° 200 K K C C 85 350 60 42 240 200
    250 45° ± 5° 150 K L C F 85 300 50 55 240 34
    250 45° ± 5° 200 K K C C 85 350 60 64 240 200
    250 45° ± 5° 200 K L C F 85 350 60 64 240 200
    300 45° ± 5° 150 K L C F 85 300 50 73 240 34
    300 45° ± 5° 200 K K C C 85 350 60 86 240 200
    300 45° ± 5° 200 K L C F 85 350 60 86 240 200



    *Nennweite (NW) | Spezifikation (SP) | Stutzen-Nennweite (SN) | Steckmuffe (SM) | Verbindungssystem (VS) | Maße (M) | Baulänge (B) | Gewicht (G) | Tragfähigkeitsklasse (TFK)

    KERA.PRO | Abzweig (90°)

    KERA.BASE Abzweig (90°)
    KERA.PRO | Abzweig (90°)
    Steckmuffe K | Verbindungssystem C
    Steckmuffe K | Verbindungssystem C
    Steckmuffe L | Verbindungssystem F
    Steckmuffe L | Verbindungssystem F



    NW*

    		 SP* SN* SM* VS* M*  B* G* TFK*
    DN1
    		 Winkel (°) DN2 DN1 DN2 DN1 DN2 a Max.
    (mm)    		 l1
    (cm)    		 Kg / Stk. DN1 DN2
    200 90°±5° 150 K L C F 170 50 36 240 34
    200 90°±5° 200 K L C F 180 60 42 240 200
    200 90°±5° 200 K K C C 180 60 42 240 200
    250 90°±5° 150 K L C F 170 50 55 240 34
    250 90°±5° 200 K L C F 180 60 64 240 200
    250 90°±5° 200 K K C C 180 60 64 240 200
    300 90°±5° 150 K L C F 170 50 73 240 34
    300 90°±5° 200 K K C C 200 60 86 240 200
    300 90°±5° 200 K K C F 200 60 86 240 200

    *Nennweite (NW) | Spezifikation (SP) | Stutzen-Nennweite (SN) | Steckmuffe (SM) | Verbindungssystem (VS) | Maße (M) | Baulänge (B) | Gewicht (G) | Tragfähigkeitsklasse (TFK)

    KERA.PRO | Reparatur-Abzweig (45°)

    KERA.BASE Reparatur-Abzweig (45°)
    KERA.PRO | Reparatur-Abzweig (45°)
    Steckmuffe L | Verbindungssystem F
    Steckmuffe L | Verbindungssystem F



    NW*

    		 SP* SN* SM* VS* M* B* G* TFK*
    DN1
    		 Winkel (°) DN2 DN1 DN2 DN1 DN2 e Min. (mm) a Max.
    (mm)    		 l1
    (cm)    		 Kg / Stk. DN1 DN2
    200 45°±5° 150 L L F F 85 305 60 29 240 34
    250 45°±5° 150 L L F F 85 300 60 55 240 34

    *Nennweite (NW) | Spezifikation (SP) | Stutzen-Nennweite (SN) | Steckmuffe (SM) | Verbindungssystem (VS) | Maße (M) | Baulänge (B) | Gewicht (G) | Tragfähigkeitsklasse (TFK)

    KERA.PRO | Kompakt-Abzweig (90°)

    KERA.BASE | Kompakt-Abzweig (90°)
    KERA.PRO | Kompakt-Abzweig (90°)
    Steckmuffe K | Verbindungssystem C
    Steckmuffe K | Verbindungssystem C
    Steckmuffe L | Verbindungssystem F
    Steckmuffe L | Verbindungssystem F



    NW*

    		 SP* SN* SM* VS* M*  B* G* TFK*
    DN1
    		 Winkel (°) DN2 DN1 DN2 DN1 DN2 a Max.
    (mm)    		 l1
    (cm)    		 Kg / Stk. DN1 DN2
    400 90°±5° 150 K L C F 70 75 129 200 34
    400 90°±5° 200 K L C F 70 75 129 200 34
    500 90°±5° 150 K L C F 80 75 203 160 34
    500 90°±5° 200 K L C F 80 75 203 160 34
    600 90°±5° 150 K L C F 70 75 270 160 34
    600 90°±5° 200 K L C F 70 75 270 160 34
    7001 90°±5° 150 K L C F 80 75 335 120 34
    8001 90°±5° 200 K L C F 70 75 335 120 34

    1Stutzennennweite DN 2 in 200 werden auf Anfrage gefertigt

    *Nennweite (NW) | Spezifikation (SP) | Stutzen-Nennweite (SN) | Steckmuffe (SM) | Verbindungssystem (VS) | Maße (M) | Baulänge (B) | Gewicht (G) | Tragfähigkeitsklasse (TFK)

    Weitere Produktinformationen

    Steckmuffen / Verbindungssysteme

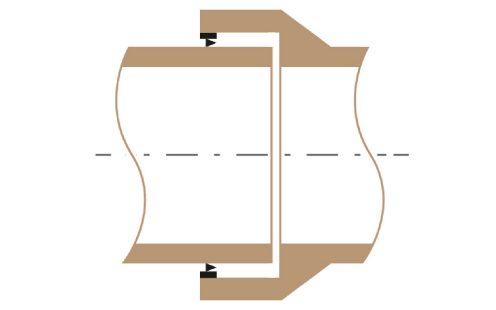

    Steckmuffe L | Verbindungssystem F

    Steckmuffe L |
    Verbindungssystem F

    In den Nennweiten DN 100 - DN 200

    Die Steckmuffe L besteht aus einem Profilring zur  Zentrierung des Spitzendes, das Dichtungsmaterial ist aus EPDM.

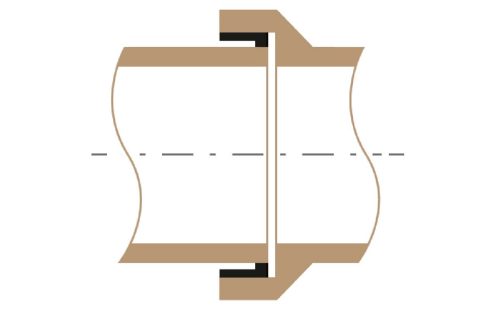

    Steckmuffe K | Verbindungssystem C

    Steckmuffe K |
    Verbindungssystem C

    In den Nennweiten DN 200 - DN 800

    Die Steckmuffe K besteht aus einem Ausgleichselement in der Muffe (Polyurethan, hart) und einem Dichtelement am Spitzende (Polyurethan, weich).

    Steckmuffe S | Verbindungssystem C

    Steckmuffe S |
    Verbindungssystem C

    In den Nennweiten DN 200 - DN 600

    Die Steckmuffe S besteht aus einer Keramik-Kautschuk Dichtung. Nach dem Brand werden Muffe und Spitzende mit hoher Präzision auf das erforderliche Maß abgeschliffen. Auf das Spitzende wird ein EPDM-Dichtring werkseitig vormontiert.

    Normen, Zulassungen, Gütezeichen

    Alle Maße - insbesondere bei der Verbindung mit Fremdprodukten - sind zu überprüfen und richten sich nach den Angaben der EN 295 und des Zertifizierungsprogrammes ZP WN 295.
    (Technische Änderungen vorbehalten)

    DIN EN 295-1:2013-05

    Steinzeugrohrsysteme für Abwasserleitungen und -kanäle

    Ergänzende Anforderungen bestehen durch das Zertifizierungsprogramm ZP WN 295.

    Unser Qualitätsversprechen

    Einsatzgebiete

    Die Steinzeug-Kanalrohre leiten Schmutz- und Mischwasser ab. Dabei lassen sie sich in den verschiedensten Bereichen einsetzen:

    IN NORMAL UND HOCH BELASTETEN VERKEHRSZONEN

    vorzugsweise SLW 60

    • Straßenbau
    • Parkplatzbau
    • Erschließungsgebiete
    • Bergsenkungsgebiete
    • Moorböden
    • Steilstreckenentwässerung

    ALS ABWASSERKANAL IM PRIVATEN UND IM ÖFFENTLICHEN BEREICH

    • Tankstellen (öl-/benzin-/fettbeständige Dichtung verwenden)
    • Großküchen (in Kombination mit öl- / benzinbeständigen Dichtungen)
    • Wasserschutzgebiete Zone II und III

    HAUSANSCHLUSS-LEITUNG IM PRIVATEN UND IM ÖFFENTLICHEN BEREICH

    IM TECHNISCHEN ANLAGENBAU DER INDUSTRIE

    Funktion der Dichtungen

    Dichtungen sind für die korrekte Funktion der Abwasserleitung meist unabdingbar und sitzen immer an den kritischsten Stellen technischer Systeme – an den Rohrverbindungen. Nachfolgend werden wesentliche Funktionseigenschaften der Dichtung von Steinzeugrohrsystemen beschrieben.

    Abwinkelbarkeit

    Setzungen im Auflagerbereich, hervorgerufen etwa durch Bergsenkungen, Grundwasserströmungen oder Bauwerke, sollten konstruktiv berücksichtigt werden. Abwinklungen können in den Steinzeugmuffenverbindungen sicher erfolgen. Die Dichtheit der Verbindung bei einer Abwinklung der Rohre stellt daher einen wichtigen Sicherheitsaspekt dar. Die Mindestanforderungen sind nennweitenabhängig in der EN 295 bzw. ZP WN 295 festgelegt.

    Sohlengleichheit

    Die Sohlengleichheit beschreibt den Übergang von einem Rohr zu einem anderen Rohr in der Verbindung und dort im Bereich der Sohle. Damit die Hydraulik der eingebauten Rohrleitung optimal gegeben ist, sind Nennweitenbezogen Grenzmaße in der EN 295 festgelegt. Für die unterschiedlichen Verbindungssysteme sind zur Herstellung der Sohlengleichheit beim Einbau die Anweisungen in den Einbauvorschriften der Hersteller zu beachten.

    Scherlastbeständigkeit

    Eine Rohrverbindung muss bei der Prüfung nach EN 295-3:2012, Abschnitt 21.3, einer Kurzzeit- und einer Langzeitscherlast widerstehen. Auf ein Rohr ist eine äußere Last so aufzubringen, dass auf die Verbindung eine Mindestscherlast von 25 N/mm Nennweite einwirkt. Die Verbindung muss den in der EN 295-1:2013, Abschnitt 6.2.1, festgelegten Prüfdrücken von 5 kPa (0,05 bar) und 50 kPa (0,5 bar) für 15 Minuten ohne sichtbare Undichtigkeit standhalten. Müssen Rohre und Verbindungen im Dauerbetrieb unter niedrigem Überdruck beständig sein, ist der Prüfdruck anzugeben. Ein Bauteil darf jeweils nur in einer Verbindung geprüft werden. Verbindungen, die diese Prüfung bestehen, werden auch als wurzelfest angesehen.

    Muffenspalt

    Entsprechend den Regelwerken ist ein Muffenspalt von mindestens 5 mm einzuhalten. Hierdurch wird sichergestellt, dass Abwinklungen möglich sind. Die Beurteilung eines Muffenspaltes an eingebauten Steinzeugmuffenrohren ist abhängig von der Konstruktion der Muffe. Die Maße sind in der ZP WN 295 festgelegt.

    Wurzelfestigkeit

    Steinzeugrohre und -formstücke sind wurzelfest; die Wurzelfestigkeit wird mit der Prüfung der Scherlastbeständigkeit festgestellt. Die entsprechenden Anforderungen sind in der EN 295-3 geregelt.

    Anwendungsempfehlungen

    Bergsenkungsgebiete

    Geeignet für die Anwendung in Bergsenkungsgebieten durch Formstabilität und Aufnahme von Scherbeanspruchung durch die Steinzeugmuffe

    Bettungsmaterial bei gebrochenen Baustoffen

    In den Herstellerangaben zum Einbau von Rohrleitungen ist die Korngröße für gebrochene Baustoffe in der Leitungszone festgelegt und entsprechen den Hinweisen aus der DWA A 139.

    Brechsand-Splitt-Gemische mit Größtkorn:
    11 mm < DN 900
    20 mm ≥ DN 1000.

    Die Körnung soll abgestuft sein.

    Einbau bei Frost

    Die Beständigkeit und die Funktion der Dichtungen bei Temperaturen unter dem Gefrierpunkt ist gegeben und wird entsprechend der EN 295 geprüft. Entsprechend dieser Norm müssen Rohrverbindungen zyklischen Temperaturwechseln zwischen -10°C und +70°C ohne sichtbare Beeinträchtigungen widerstehen.

    Für den Einbau bei Frost gilt:
    Bei der Verlegung von Temperaturen unter 0°C ist darauf zu achten, dass ausreichend Gleitmittel verwendet wird, um die erhöhten Einschubkräfte zu verringern.

    Flachliegende Kanäle/ geringe Überdeckung

    Steinzeugrohre können ab einer Einbautiefe von 0,5 m je nach Abhängigkeit von Boden und Rohrdimension bei Straßenverkehrslasten eingesetzt werden

    Trinkwasserschutzzone

    Steinzeugrohr und Formstücke sind für den Einsatz in Wassergewinnungsgebieten Zone II und III geeignet.

    Downloads

    Produkt Sortiment Abwasser | Download-Center
