    Normallast

    Mit Innovationen und technischem Know-how produzieren wir in unseren Werken zertifizierte Steinzeugrohre der verschiedensten Nennweiten von DN 100 bis DN 800 und Baulängen bis zu 2,50m für die kommunale und industrielle Abwasserableitung sowie für die private Grundstücksentwässerung.

    Für die offene Bauweise gibt es unsere KERA.Base Steinzeugrohre für den Standardfall und unsere KERA.Pro Steinzeugrohre für besondere Einbaufälle, die zum Beispiel höhere Traglasten benötigen.

    Unsere nachhaltigen Steinzeugrohre erfüllen aufgrund ihrer herausragenden Eigenschaften wie extreme Langlebigkeit, absolute Beständigkeit gegenüber physikalischen und chemischen Belastungen sowie dauerhafte Dichtigkeit, höchste Anforderungen an eine wirtschaftliche, sichere und nachhaltige Abwasserentsorgung.

    Die Steinzeugrohre und Formstücke bestehen dabei ausschließlich aus natürlichen, recyclingfähigen Rohstoffen. Die umweltgerechte Rohrstoffgewinnung und lange Nutzungsdauer trägt zur herausragenden Ressourceneffizienz von Steinzeugrohren bei und macht sie zur idealen Lösung für eine bessere Zukunft. Dies spiegelt sich zudem in der Cradle to Cradle® Zertifizierung für einen durchgängigen Produktkreislauf wieder. Die eingesetzten Rohre und Formteile sind nach der Nutzungsdauer zu 100 % wiederverwertbar.

    Quick Links

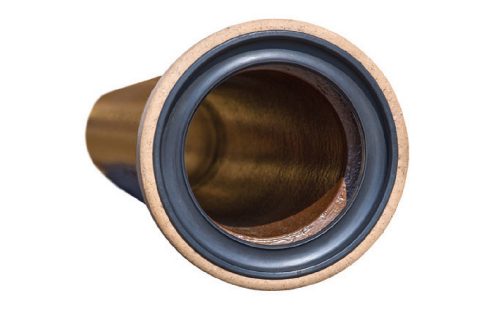

    KERA.BASE Rohr mit Steckmuffe L

    KERA.BASE | Rohr
    (Steckmuffe L)

    In den Nennweiten DN 100 - DN 200

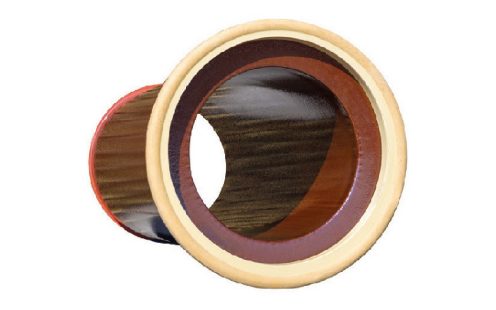

    KERA.BASE Rohr mit Steckmuffe K

    KERA.BASE | Rohr
    (Steckmuffe K)

    In den Nennweiten DN 250 - DN 600

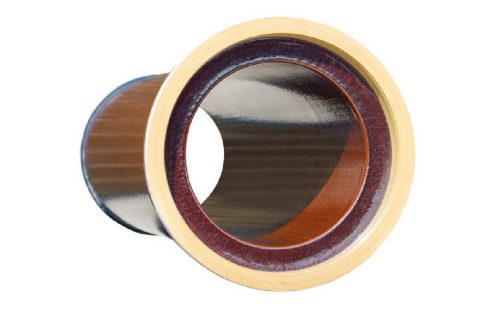

    KERA.BASE Rohr mit Steckmuffe S

    KERA.BASE | Rohr
    (Steckmuffe S)

    In den Nennweiten DN 200 - DN 600

    Technische Daten

    KERA.BASE | Rohre (Steckmuffe L | Verbindungssystem F)

    KERA.BASE Rohr mit Steckmuffe L
    KERA.BASE | Rohr (Steckmuffe L)
    Steckmuffe L | Verbindungssystem F
    Steckmuffe L | Verbindungssystem F



    NW*

    		 SM* VS* RD* MD* B* G* SD* TFK*
    DN
    		     Innen D1 (mm) Aussen D3 (mm) Innen D4 (mm) max.
    Aussen
    D8 (mm)    		 L1
    (cm)    		 Kg / Stk. FN
    (kN/m)
    100 L F 100 ± 4,0 131 ± 1,5 - 200 125 18 34 34
    125 L F 126 ± 4,0 159 ± 2,0 - 230 125 24 34 34
    150 L F 151 ± 5,0 186 ± 2,0 - 260 100 24 34 34
    150 L F 151 ± 5,0 186 ± 2,0 - 260 150 36 34 34
    200 L F 200 ± 5,0 242 ± 3,0 - 340 100 38 32 160
    200 L F 200 ± 5,0 242 ± 3,0 - 340 150 54 32 160

    *Nennweite (NW) | Steckmuffe (SM) | Verbindungssystem (VS) | Rohrduchmesser (RD) | Muffendurchmesser (MD) | Baulänge (B) | Gewicht (G) | Scheiteldruckkraft (SD) | Tragfähigkeitsklasse (TFK)



    Sonderbaulängen sind auf Anfrage erhältlich.

    KERA.BASE | Rohre (Steckmuffe K | Verbindungssystem C)

    KERA.BASE Rohr mit Steckmuffe K
    KERA.BASE | Rohr (Steckmuffe K)
    Steckmuffe K | Verbindungssystem C
    Steckmuffe K | Verbindungssystem C



    NW*

    		 SM* VS* RD* MD* B* G* SD* TFK*
    DN
    		     Innen D1 (mm) Aussen D3 (mm) Innen D4 (mm) max.
    Aussen
    D8 (mm)    		 L1
    (cm)    		 Kg / Stk. FN
    (kN/m)
    250 K C 250 ± 6,0 299 ± 6,0 317,5 ± 0,5 400 250 132 40 160
    300 K C 300 ± 7,0 355 ± 7,0 371,5 ± 0,5 470 250 181 48 160
    350 K C 348 ± 7,0 417 ± 7,0 433,5 ± 0,5 525 250 253 56 160
    400 K C 398 ± 8,0 486 ± 8,0 507,5 ± 0,5 620 250 350 64 160
    500 K C 496 ± 9,0 581 ± 9,0 605 ± 0,5 730 250 435 60 120
    600 K C 597 ± 12,0 687 ± 12,0 720 ± 0,5 860 250 575 57 95

    *Nennweite (NW) | Steckmuffe (SM) | Verbindungssystem (VS) | Rohrduchmesser (RD) | Muffendurchmesser (MD) | Baulänge (B) | Gewicht (G) | Scheiteldruckkraft (SD) | Tragfähigkeitsklasse (TFK)



    Sonderbaulängen sind auf Anfrage erhältlich.

    KERA.BASE | Rohre (Steckmuffe S | Verbindungssystem C)

    KERA.BASE Rohr mit Steckmuffe S
    KERA.BASE | Rohr (Steckmuffe S)
    Steckmuffe S | Verbindungssystem C
    Steckmuffe S | Verbindungssystem C



    NW*

    		 SM* VS* RD* MD* B* G* SD* TFK*
    DN
    		     Innen D1 (mm) Aussen D3 (mm) Innen D4 (mm) max.
    Aussen
    D8 (mm)    		 L1
    (cm)    		 Kg / Stk. FN
    (kN/m)
    200 S C 200 ± 5,0 242 ± 5,0 260 ± 0,5 340 250 92 40 200
    250 S C 250 ± 6,0 299 ± 6,0 317,5 ± 0,5 400 250 132 40 160
    300 S C 300 ± 7,0 355 ± 7,0 371,5 ± 0,5 470 250 181 48 160
    400 S C 398 ± 8,0 486 ± 8,0 507,5 ± 0,5 620 250 350 64 160
    500 S C 496 ± 9,0 581 ± 9,0 605 ± 0,5 730 250 435 60 120
    600 S C 597 ± 12,0 687 ± 12,0 720 ± 0,5 860 250 575 57 95

    *Nennweite (NW) | Steckmuffe (SM) | Verbindungssystem (VS) | Rohrduchmesser (RD) | Muffendurchmesser (MD) | Baulänge (B) | Gewicht (G) | Scheiteldruckkraft (SD) | Tragfähigkeitsklasse (TFK)



    Sonderbaulängen sind auf Anfrage erhältlich.

    Weitere Produktinformationen

    Steckmuffen / Verbindungssysteme

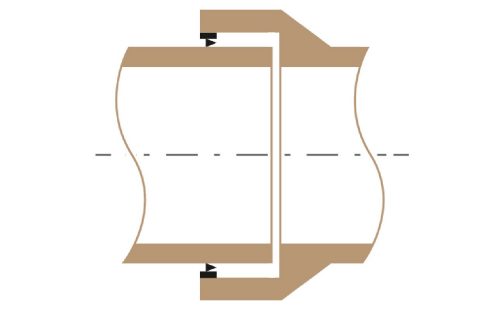

    Steckmuffe L | Verbindungssystem F

    Steckmuffe L |
    Verbindungssystem F

    In den Nennweiten DN 100 - DN 200

    Die Steckmuffe L besteht aus einem Profilring zur  Zentrierung des Spitzendes, das Dichtungsmaterial ist aus EPDM.

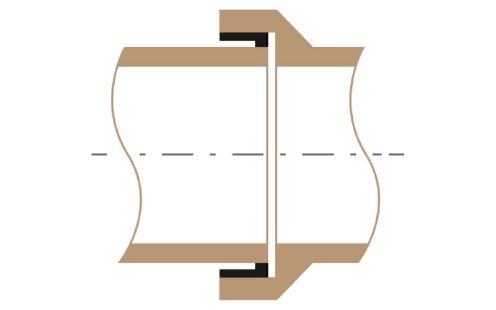

    Steckmuffe K | Verbindungssystem C

    Steckmuffe K |
    Verbindungssystem C

    In den Nennweiten DN 200 - DN 800

    Die Steckmuffe K besteht aus einem Ausgleichselement in der Muffe (Polyurethan, hart) und einem Dichtelement am Spitzende (Polyurethan, weich).

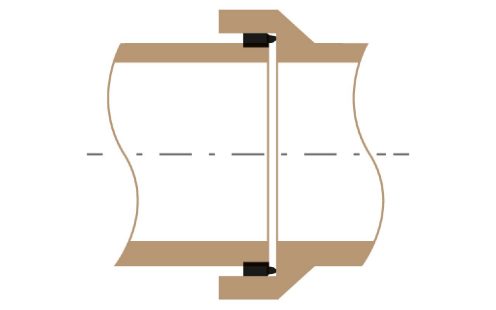

    Steckmuffe S | Verbindungssystem C

    Steckmuffe S |
    Verbindungssystem C

    In den Nennweiten DN 200 - DN 600

    Die Steckmuffe S besteht aus einer Keramik-Kautschuk Dichtung. Nach dem Brand werden Muffe und Spitzende mit hoher Präzision auf das erforderliche Maß abgeschliffen. Auf das Spitzende wird ein EPDM-Dichtring werkseitig vormontiert.

    Normen, Zulassungen, Gütezeichen

    Alle Maße - insbesondere bei der Verbindung mit Fremdprodukten - sind zu überprüfen und richten sich nach den Angaben der EN 295 und des Zertifizierungsprogrammes ZP WN 295.
    (Technische Änderungen vorbehalten)

    DIN EN 295-1:2013-05

    Steinzeugrohrsysteme für Abwasserleitungen und -kanäle

    Ergänzende Anforderungen bestehen durch das Zertifizierungsprogramm ZP WN 295.

    Unser Qualitätsversprechen

    Einsatzgebiete

    Die Steinzeug-Kanalrohre leiten Schmutz- und Mischwasser ab. Dabei lassen sie sich in den verschiedensten Bereichen einsetzen:

    IN NORMAL UND HOCH BELASTETEN VERKEHRSZONEN

    vorzugsweise SLW 60

    • Straßenbau
    • Parkplatzbau
    • Erschließungsgebiete
    • Bergsenkungsgebiete
    • Moorböden
    • Steilstreckenentwässerung

    ALS ABWASSERKANAL IM PRIVATEN UND IM ÖFFENTLICHEN BEREICH

    • Tankstellen (öl-/benzin-/fettbeständige Dichtung verwenden)
    • Großküchen (in Kombination mit öl- / benzinbeständigen Dichtungen)
    • Wasserschutzgebiete Zone II und III

    HAUSANSCHLUSS-LEITUNG IM PRIVATEN UND IM ÖFFENTLICHEN BEREICH

    IM TECHNISCHEN ANLAGENBAU DER INDUSTRIE

    Funktion der Dichtungen

    Dichtungen sind für die korrekte Funktion der Abwasserleitung meist unabdingbar und sitzen immer an den kritischsten Stellen technischer Systeme – an den Rohrverbindungen. Nachfolgend werden wesentliche Funktionseigenschaften der Dichtung von Steinzeugrohrsystemen beschrieben.

    Abwinkelbarkeit

    Setzungen im Auflagerbereich, hervorgerufen etwa durch Bergsenkungen, Grundwasserströmungen oder Bauwerke, sollten konstruktiv berücksichtigt werden. Abwinklungen können in den Steinzeugmuffenverbindungen sicher erfolgen. Die Dichtheit der Verbindung bei einer Abwinklung der Rohre stellt daher einen wichtigen Sicherheitsaspekt dar. Die Mindestanforderungen sind nennweitenabhängig in der EN 295 bzw. ZP WN 295 festgelegt.

    Sohlengleichheit

    Die Sohlengleichheit beschreibt den Übergang von einem Rohr zu einem anderen Rohr in der Verbindung und dort im Bereich der Sohle. Damit die Hydraulik der eingebauten Rohrleitung optimal gegeben ist, sind Nennweitenbezogen Grenzmaße in der EN 295 festgelegt. Für die unterschiedlichen Verbindungssysteme sind zur Herstellung der Sohlengleichheit beim Einbau die Anweisungen in den Einbauvorschriften der Hersteller zu beachten.

    Scherlastbeständigkeit

    Eine Rohrverbindung muss bei der Prüfung nach EN 295-3:2012, Abschnitt 21.3, einer Kurzzeit- und einer Langzeitscherlast widerstehen. Auf ein Rohr ist eine äußere Last so aufzubringen, dass auf die Verbindung eine Mindestscherlast von 25 N/mm Nennweite einwirkt. Die Verbindung muss den in der EN 295-1:2013, Abschnitt 6.2.1, festgelegten Prüfdrücken von 5 kPa (0,05 bar) und 50 kPa (0,5 bar) für 15 Minuten ohne sichtbare Undichtigkeit standhalten. Müssen Rohre und Verbindungen im Dauerbetrieb unter niedrigem Überdruck beständig sein, ist der Prüfdruck anzugeben. Ein Bauteil darf jeweils nur in einer Verbindung geprüft werden. Verbindungen, die diese Prüfung bestehen, werden auch als wurzelfest angesehen.

    Muffenspalt

    Entsprechend den Regelwerken ist ein Muffenspalt von mindestens 5 mm einzuhalten. Hierdurch wird sichergestellt, dass Abwinklungen möglich sind. Die Beurteilung eines Muffenspaltes an eingebauten Steinzeugmuffenrohren ist abhängig von der Konstruktion der Muffe. Die Maße sind in der ZP WN 295 festgelegt.

    Wurzelfestigkeit

    Steinzeugrohre und -formstücke sind wurzelfest; die Wurzelfestigkeit wird mit der Prüfung der Scherlastbeständigkeit festgestellt. Die entsprechenden Anforderungen sind in der EN 295-3 geregelt.

    Anwendungsempfehlungen

    Bergsenkungsgebiete

    Geeignet für die Anwendung in Bergsenkungsgebieten durch Formstabilität und Aufnahme von Scherbeanspruchung durch die Steinzeugmuffe

    Bettungsmaterial bei gebrochenen Baustoffen

    In den Herstellerangaben zum Einbau von Rohrleitungen ist die Korngröße für gebrochene Baustoffe in der Leitungszone festgelegt und entsprechen den Hinweisen aus der DWA A 139.

    Brechsand-Splitt-Gemische mit Größtkorn:
    11 mm < DN 900
    20 mm ≥ DN 1000.

    Die Körnung soll abgestuft sein.

    Einbau bei Frost

    Die Beständigkeit und die Funktion der Dichtungen bei Temperaturen unter dem Gefrierpunkt ist gegeben und wird entsprechend der EN 295 geprüft. Entsprechend dieser Norm müssen Rohrverbindungen zyklischen Temperaturwechseln zwischen -10°C und +70°C ohne sichtbare Beeinträchtigungen widerstehen.

    Für den Einbau bei Frost gilt:
    Bei der Verlegung von Temperaturen unter 0°C ist darauf zu achten, dass ausreichend Gleitmittel verwendet wird, um die erhöhten Einschubkräfte zu verringern.

    Flachliegende Kanäle/ geringe Überdeckung

    Steinzeugrohre können ab einer Einbautiefe von 0,5 m je nach Abhängigkeit von Boden und Rohrdimension bei Straßenverkehrslasten eingesetzt werden

    Trinkwasserschutzzone

    Steinzeugrohr und Formstücke sind für den Einsatz in Wassergewinnungsgebieten Zone II und III geeignet.
